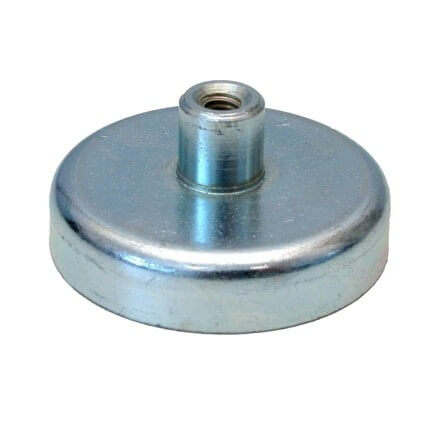

Innkapslet magnet – ferritt – gjenget hull

- Bøssing med innvendig gjenge

Sterk Excello innkapslet magnet med gjenget hull som vanligvis anvendes i industrien takket være den ekstra høye magnetstyrken. De effektive hold- og gripefunksjoner og det sterke gjengede hullet øker brukssmulighetene vesentlig, og den innstøpte ferritt magneten sikrer holdekraften.



  • Høy magnetstyrke for den innkapslede magneten - opptil 1300 N (130 kg)
  • Utstyrt med bøssing og innvendig gjenge
  • Toleransekravene for den innkapslede magneten: +0.7 / -0.3 mm
  • Spør evt. om mulighet for edelstål
  • Forskjellige skruedimensjoner
  • Maks temperatur: 200 °C
Spesifikationer
Materiale: Ferritt
Overflate: Stålkappe / sink
Toleransekrav: +0.7 / -0.3 mm
Max temperatur: 200 °C
Type: Gjenget hull
Holdekraft: 10 Newton tilsvarer ca. 1 kg.
Sertifiseringer: RoHS, REACH, PAC free, Code of Conduct
100,00 kr
Størrelser og varianter
Varenr. Ø mm L mm H mm ø mm M Holdekraft N Pris Antall
20400 10 11,5 4,5 6 M3 4
  • kr 27,75 v/ 1 stk.
  • kr 21,75 v/ 10 stk.
  • kr 16,25 v/ 100 stk.
  • kr 10,50 v/ 1000 stk.
20410 13 11,5 4,5 6 M3 10
  • kr 28,00 v/ 1 stk.
  • kr 22,00 v/ 10 stk.
  • kr 16,50 v/ 100 stk.
  • kr 11,00 v/ 1000 stk.
20420 16 11,5 4,5 6 M3 18
  • kr 28,25 v/ 1 stk.
  • kr 23,00 v/ 10 stk.
  • kr 17,75 v/ 100 stk.
  • kr 11,50 v/ 1000 stk.
20430 20 13 6 6 M3 30
  • kr 29,00 v/ 1 stk.
  • kr 23,50 v/ 10 stk.
  • kr 18,50 v/ 100 stk.
  • kr 12,25 v/ 1000 stk.
20440 25 15 7 8 M4 40
  • kr 29,25 v/ 1 stk.
  • kr 23,75 v/ 10 stk.
  • kr 18,25 v/ 100 stk.
  • kr 12,75 v/ 1000 stk.
20450 32 15 7 8 M4 80
  • kr 29,75 v/ 1 stk.
  • kr 24,25 v/ 10 stk.
  • kr 18,75 v/ 100 stk.
  • kr 14,75 v/ 1000 stk.
20460 36 16 7,7 8 M4 100
  • kr 30,50 v/ 1 stk.
  • kr 25,25 v/ 10 stk.
  • kr 20,00 v/ 100 stk.
  • kr 16,25 v/ 1000 stk.
20470 40 16,5 8 8 M4 125
  • kr 34,50 v/ 1 stk.
  • kr 29,25 v/ 10 stk.
  • kr 24,50 v/ 100 stk.
  • kr 19,50 v/ 1000 stk.
20480 40 18 8 10 M5 125
  • kr 34,50 v/ 1 stk.
  • kr 29,25 v/ 10 stk.
  • kr 24,50 v/ 100 stk.
  • kr 19,50 v/ 1000 stk.
20490 47 17 9 8 M4 180
  • kr 36,75 v/ 1 stk.
  • kr 32,00 v/ 10 stk.
  • kr 26,75 v/ 100 stk.
  • kr 21,75 v/ 1000 stk.
20500 50 18,5 10 8 M6 220
  • kr 37,50 v/ 1 stk.
  • kr 32,50 v/ 10 stk.
  • kr 27,00 v/ 100 stk.
  • kr 23,25 v/ 1000 stk.
20510 57 22,5 10,5 12 M6 280
  • kr 44,50 v/ 1 stk.
  • kr 37,75 v/ 10 stk.
  • kr 33,75 v/ 100 stk.
  • kr 28,25 v/ 1000 stk.
20520 63 30 14 15 M8 350
  • kr 54,50 v/ 1 stk.
  • kr 48,25 v/ 10 stk.
  • kr 42,00 v/ 100 stk.
  • kr 36,00 v/ 1000 stk.
20530 80 34 18 20 M10 600
  • kr 92,50 v/ 1 stk.
  • kr 86,50 v/ 10 stk.
  • kr 73,25 v/ 100 stk.
  • kr 61,25 v/ 1000 stk.
20540 100 43 22 22 M12 900
  • kr 208,00 v/ 1 stk.
  • kr 197,00 v/ 10 stk.
  • kr 168,00 v/ 100 stk.
  • kr 137,00 v/ 1000 stk.
20550 125 50 26 25 M14 1300
  • kr 479,00 v/ 1 stk.
  • kr 459,00 v/ 10 stk.
  • kr 443,00 v/ 100 stk.
  • kr 413,00 v/ 1000 stk.
Alltid minst 500.000 magneter på lager
Mer enn 20 års erfaring. Vi spesialproduserer magneter for deres behov
Sertifiserte magneter iht. ROHS, REACH, EN71.3, Code of Conduct
Bestill før kl. 14.00 og vi sender samme dag
Behov for en annen dimensjon eller styrke?
Vi skreddersyr magneter for ethvert behov
Ring +45 39 65 48 00
Eller send oss en melding, da vender vi tilbake og tar en snakk om deres behov.
Tekniske detaljer for produktet
Beskrivelse
Detaljer

Denne innkapslede magneten med ferritt i serien Excello er utviklet med bøssing med en innvendig gjenge. Som de andre innkapslede magnetene er denne også lett å justere og flytte (avhengig av dimensjonen og dermed holdekraften), og utgjør derfor en veldig fleksibel løsning, som lett kan endres, når et nytt behov oppstår.



Denne kraftige innkapslede ferritt magneten er via metallkappen beskyttet mod f.eks. eksterne slag, slik at selve magneten ikke sprekker eller knuser ved kontakt med andre emner. Metallkappen sikrer også en økt samlet magnetisme for produktet samtidig med, at den muliggjør forskjellige typer gjenger.



Den innkapslede magneten er en del av Larkos kvalitetsserie Excello, som gir sikkerhet for et veldig sterkt og holdbart produkt.



Magnetstyrke for innkapslede magneter

Holdekraften for denne innkapslede ferritt magneten med gjenget hull kan komme helt opp på 1300 Newton ved den høyeste standarddimensjonen. Den innkapslede magneten finnes dog også i mange andre utgaver med lavere magnetstyrke, slik at stort sett alle behov kan dekkes.



Dimensjon

Denne type innkapslet magnet med gjenget hull finnes i opptil 16 forskjellige standarddimensjoner med hver med sine unike spesifikasjoner. Gjengen varierer fra M3 – M14 avhengig av den konkrete typen og gir derfor mange muligheter for montering og bruk. Se den fulle tabellen over dimensjoner, priser og varenummer via knappen ”Produktoversikt” ovenfor.



Andre innkapslede magneter

I tillegg til denne innkapslede magneten med gjenget hull finnes ferritt magneten også som innkapslet magnet i ferritt med innvendig gjenge, innkapslet magnet i ferritt med utvendig gjenge, innkapslet magnet i ferritt med forsenket hull eller innkapslet magnet i ferritt med sylinderboring. Se under oversikten innkapslede ferritt magneter for at få den fulle listen.



Bemerkninger

Magnetenes angitte holdekrefter er utregnet ved romtemperatur på en polert stålplate med en tykkelse på 10 mm, ved å trekke magneten vertikalt fra overflaten. I spesielle tilfeller kan det skje avvik i de angitte verdier på -10 % (maks). Generelt sett vil de verdier være høyere.

Spesifikasjoner
Spesifikasjoner
Materiale Ferritt
Overflate Stålkappe / sink
Toleransekrav +0.7 / -0.3 mm
Max temperatur 200 °C
Type Gjenget hull
Holdekraft 10 Newton tilsvarer ca. 1 kg.
Sertifiseringer RoHS, REACH, PAC free, Code of Conduct
