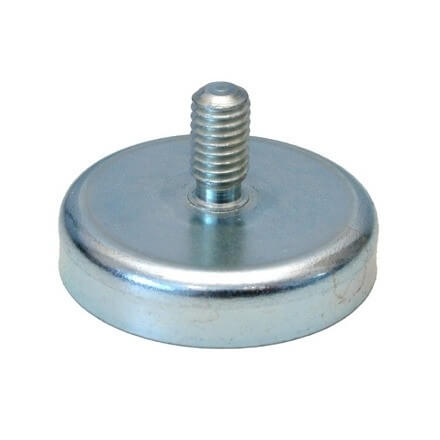

Innkapslet magnet – ferritt – utvendig gjenge

-Solidt gjenget

Denne Excello innkapslet magnet er utviklet med en utvendig gjenge, og det har blitt brukt ferritt magnet som magnetisk hold-funksjon. Det kraftige utvendige gjengen gir mulighet til mange forskjellige hold- og gripefunksjoner, og den innkapslede magneten anvendes særlig i den tunge industrien.



  • Forskjellige skruedimensjoner - kontakt vennligst våre teknikere
  • Justering og flytting av magneten gjør den innkapslede magneten veldig fleksibel
  • Toleransekravene for den innkapslede magneten: +0.5 / -0.5 mm
  • Maks temperatur: 200 °C
  • Mulighet for edelstål
Spesifikationer
Materiale: Ferritt
Overflate: Stålkappe / sink
Toleransekrav: +0.5 / -0.5 mm
Maks temperatur: 200 °C
Type: Utvendig gjenge
10 Newton ~ ca. 1 kg.
Sertifiseringer: RoHS, REACH, PAC free, Code of Conduct
100,00 kr
Størrelser og varianter
Varenr. Ø mm L mm H mm M Holdekraft N Pris (Ekskl. moms) Antall
20900 10 7 4,5 M3 4
  • kr 31,25 v/ 1 stk.
  • kr 23,00 v/ 10 stk.
  • kr 18,25 v/ 100 stk.
  • kr 13,25 v/ 1000 stk.
20910 13 7 4,5 M3 10
  • kr 33,75 v/ 1 stk.
  • kr 23,75 v/ 10 stk.
  • kr 19,00 v/ 100 stk.
  • kr 14,00 v/ 1000 stk.
20920 16 7 4,5 M3 18
  • kr 33,75 v/ 1 stk.
  • kr 23,75 v/ 10 stk.
  • kr 19,00 v/ 100 stk.
  • kr 14,00 v/ 1000 stk.
20930 16 6 4,5 M4 18
  • kr 34,50 v/ 1 stk.
  • kr 24,50 v/ 10 stk.
  • kr 19,75 v/ 100 stk.
  • kr 14,75 v/ 1000 stk.
20940 20 7 6 M3 30
  • kr 35,75 v/ 1 stk.
  • kr 25,75 v/ 10 stk.
  • kr 21,00 v/ 100 stk.
  • kr 16,00 v/ 1000 stk.
20950 20 30 6 M6 30
  • kr 38,00 v/ 1 stk.
  • kr 29,75 v/ 10 stk.
  • kr 25,00 v/ 100 stk.
  • kr 20,25 v/ 1000 stk.
20960 25 8 7 M4 40
  • kr 35,75 v/ 1 stk.
  • kr 25,75 v/ 10 stk.
  • kr 21,00 v/ 100 stk.
  • kr 16,00 v/ 1000 stk.
20970 25 15 7 M5 40
  • kr 36,00 v/ 1 stk.
  • kr 26,25 v/ 10 stk.
  • kr 21,50 v/ 100 stk.
  • kr 16,25 v/ 1000 stk.
20980 25 20 7 M6 40
  • kr 36,50 v/ 1 stk.
  • kr 26,50 v/ 10 stk.
  • kr 21,75 v/ 100 stk.
  • kr 16,75 v/ 1000 stk.
20990 32 8 7 M4 80
  • kr 36,50 v/ 1 stk.
  • kr 28,50 v/ 10 stk.
  • kr 24,25 v/ 100 stk.
  • kr 19,00 v/ 1000 stk.
21000 32 12 7 M6 80
  • kr 37,75 v/ 1 stk.
  • kr 30,50 v/ 10 stk.
  • kr 27,00 v/ 100 stk.
  • kr 22,75 v/ 1000 stk.
21010 32 10 7 M8 80
  • kr 38,50 v/ 1 stk.
  • kr 31,75 v/ 10 stk.
  • kr 28,25 v/ 100 stk.
  • kr 23,75 v/ 1000 stk.
21020 47 8 9 M6 180
  • kr 46,75 v/ 1 stk.
  • kr 38,75 v/ 10 stk.
  • kr 34,50 v/ 100 stk.
  • kr 29,75 v/ 1000 stk.
21030 57 8 10,5 M6 280
  • kr 53,75 v/ 1 stk.
  • kr 45,50 v/ 10 stk.
  • kr 38,00 v/ 100 stk.
  • kr 34,50 v/ 1000 stk.
21040 63 15 14 M6 350
  • kr 81,00 v/ 1 stk.
  • kr 63,25 v/ 10 stk.
  • kr 58,50 v/ 100 stk.
  • kr 53,75 v/ 1000 stk.
Alltid minst 500.000 magneter på lager
Mer enn 20 års erfaring. Vi spesialproduserer magneter for deres behov
Sertifiserte magneter iht. ROHS, REACH, EN71.3, Code of Conduct
Bestill før kl. 14.00 og vi sender samme dag
Behov for en annen dimensjon eller styrke?
Vi skreddersyr magneter for ethvert behov
Ring +45 39 65 48 00
Eller send oss en melding, da vender vi tilbake og tar en snakk om deres behov.
Tekniske detaljer for produktet
Beskrivelse
Detaljer

Denne innkapslede magneten har fordelen av en solid utvendig gjenge, som sikrer en stabil og lett montering. Den innkapslede magneten er utført med ferritt magnet, som gjør magneten anvendelig til oppgaver, der arbeidstemperaturene kommer opp på 200 °C.



Den innkapslede magneten er en del av Larkos kvalitetsserie Excello, som gir sikkerhet for et utrolig kraftig og slitesterkt produkt. Den innkapslede magneten med utvendig gjenge er et sterkt magnetprodukt, der selve magneten er støpt i en beskyttende skall eller kapsel (derfor navnet). Kapselen beskytter magneten mod f.eks. eksterne slag og den øker samtidig magnetismen for hele produktet.



Magnetstyrke for Excello den innkapslede magneten

Den innkapslede magneten med utvendig gjenge har en høy magnetstyrke, som kommer opp på hele 350 Newton avhengig av dimensjonen. Ferritt magneten gir ikke en nær så stor holdekraft som den innkapslede neodym magneten, men den innkapslede magneten finnes på den andre siden i store dimensjoner, slik at det fortsatt oppnås en veldig høy magnetstyrke. Som standard ligger denne magneten med en styrke opptil 350 Newton. Ved behov for annen holdekraft, kontakt vennligst teknisk avdeling.



Dimensjon

Denne modellen med den udvendige gjengen finnes i dimensjoner fra Ø10 – Ø63 som standard. Gjengen varierer med dimensjonen og kommer i alt fra M3-M6. For å se den fulle oversikt over dimensjoner, magnetstyrke og priser se ovenfor.



Andre innkapslede magneter

I tillegg til den innkapslede magneten med utvendig gjenge finnes magneten også med som innkapslet magnet i ferritt med innvendig gjenge, innkapslet magnet i ferritt med forsenket hull, innkapslet magnet i ferritt med gjenget hull, innkapslet magnet i ferritt med sylinderboring. Der finnes derfor masse muligheter for å finne nettopp det produktet, som passer til det gitte projektet.

Se også våre innkapslede magneter i rustfritt stål.



Bemerkninger

Magnetenes angitte holdekrefter er utregnet ved romtemperatur på en polert stålplate med en tykkelse på 10 mm, ved å trekke magneten vertikalt fra overflaten. I spesielle tilfeller kan det skje avvik i de angitte verdier på -10 % (maks). Generelt sett vil de verdier være høyere.

Spesifikasjoner
Spesifikasjoner
Materiale Ferritt
Overflate Stålkappe / sink
Toleransekrav +0.5 / -0.5 mm
Maks temperatur 200 °C
Type Utvendig gjenge
10 Newton ~ ca. 1 kg.
Sertifiseringer RoHS, REACH, PAC free, Code of Conduct
